智能压力继电器

[ 信息发布:本站 | 发布时间:2017-06-26 | 浏览:9440次 ]


一、概述

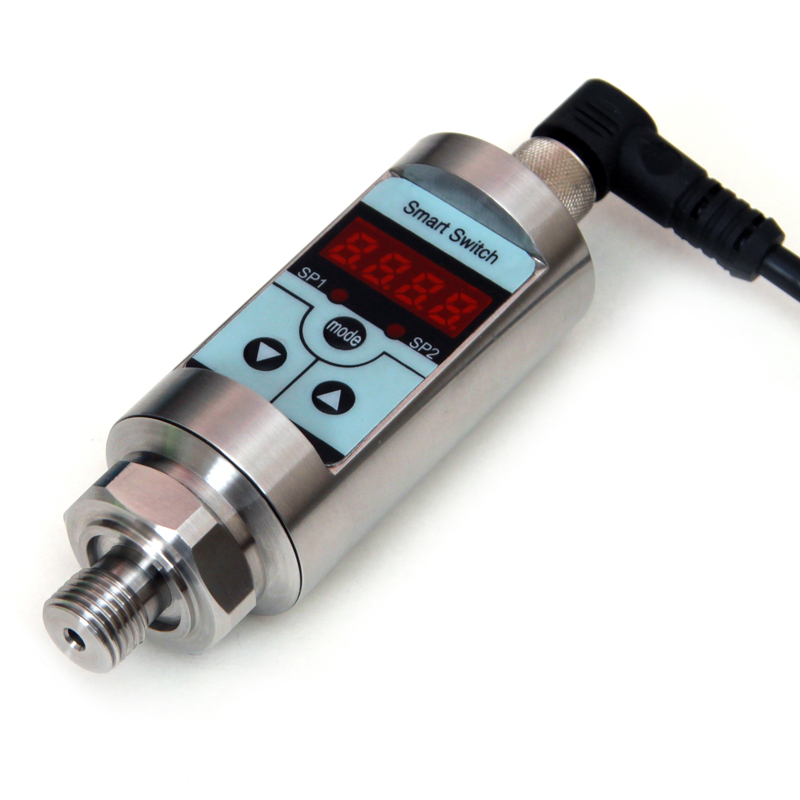

本产品是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器或陶瓷压阻传感器,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统压力进行测控。该产品使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示和控制。

二、特点

◆4位数字显示当前压力值。

◆压力预设开关点和延滞切换输出

◆外壳设有节点动作发光二级管,便于观察

◆按键调校及现场设置各种参数,操作方便.

◆1-2路开关量输出,带载能力1.2A,开关量可在零点到满度之间任意设定

◆开关有PNP型、NPN型和继电器型三种可选,模拟量输出(4~20mA)可选

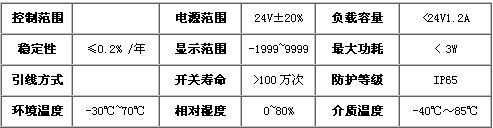

三、技术参数




四、安装

4.1机械连接:

本产品可以通过压力管接头(DIN3582外螺纹M20*1.5)(其他尺寸接头可在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

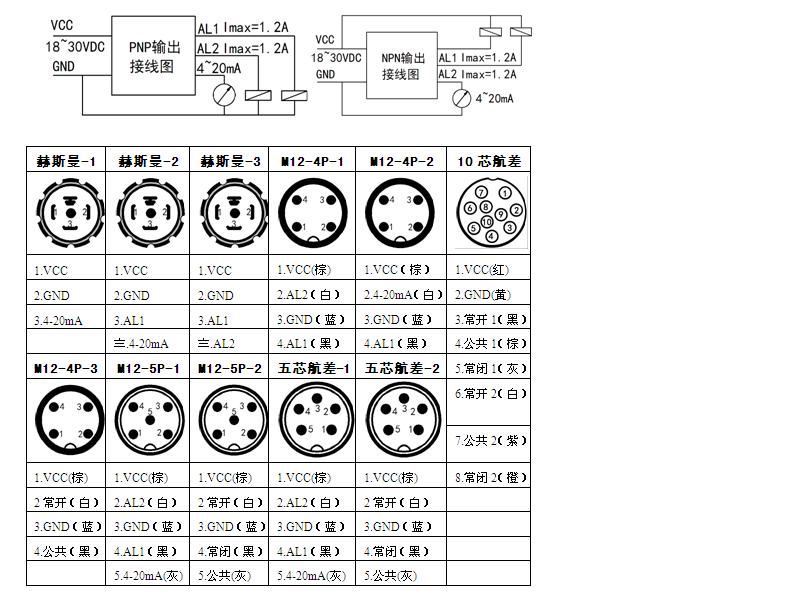

4.2电气连接:

为了防止电磁干扰的影响应注意以下事项:

●采用屏蔽线,若用微型软管安装,壳体必须单独接地

●尽量避免直接接近引起干扰的用户装置或电器和电子置的接线

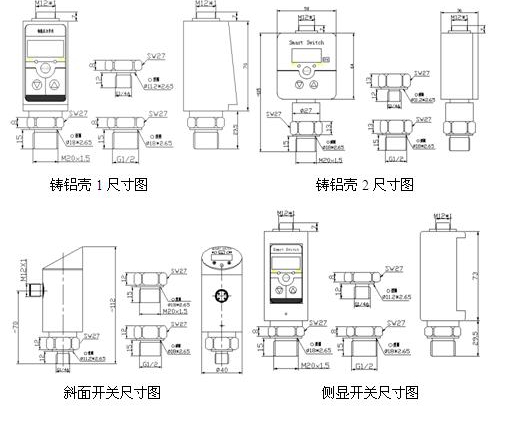

五、外形尺寸



六、设置功能

6.1开关量输出

本开关有1-2路开关量输出。每路开关量输出可以设定1个压力开关点和一个开启延时值。

相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。

6.2设置开关点

AL1H此值为开关1吸合值(压力到达此点时吸合,指示灯亮)

AL1L此值为开关1释放值(压力到达此点时断开,指示灯灭)

AL1D此值为开关1动作延时(切换前必须等待的时间秒数)

AL2H此值为开关2吸合值(压力到达此点时吸合,指示灯亮)

AL2L此值为开关2释放值(压力到达此点时断开,指示灯灭)

AL2D此值为开关2动作延时(切换前必须等待的时间秒数)
