BXY6001差压远传变送器


1应用

差压远传变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。

BXY6001差压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。BXY6001也可与RST375手持终端或RSM100 Modem相互通信,通过它们进行参数设定、过程监控等。BXY6001差压远传变送器的测量范围(未迁移时)为0-1kPa~2MPa,远传法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理

BXY6001差压远传变送器结构上由BXY6001系列差压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与BXY6001系列差压变送器相同(参见BXY6001系列差压变送器技术规格书),只是压力传递路径略有不同:作用在远传法兰侧的压力,首先经远传法兰上的膜片和填充液,再经毛细管,最后到达测量传感器相应的正负侧。

3输入

测量参数:差压、液位

测量范围

下限值:-100%URL起(连续可调)

上限值:至+100%URL(连续可调)

量程

表1量程代码与量程范围关系对照表

量程

代码

最小量程

最大量程

额定压力(最大值)

B

1kPa

6kPa

远传法兰的额定压力

C

4kPa

40kPa

D

25kPa

250kPa

E

200kPa

2MPa

表2远传法兰与最小量程关系对照表

液位法兰

标称直径

最小量程

单边远传

双边远传

扁平式

DN 50/2”

10kPa

10kPa

DN 80/3”

6kPa

1kPa

DN 4”

6kPa

1kPa

插入式

DN 50/2”

16kPa

16kPa

DN 80/2”

6kPa

1kPa

DN 4”

6kPa

1kPa

远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。远传变送器的最大量程应为变送器本体最大量程与液位法兰额定压力两者的最小值。

4输出

输出信号

2线制,4~20mADC HART输出,数字通讯,HART协议加载在4~20mADC信号上。

输出信号极限:Imin=3.9mA,Imax=20.5mA

报警电流(模式可设置)

低报模式(最小):3.7 mA

高报模式(最大):21 mA

不报模式(保持):保持故障前的有效电流值

报警电流标准设置:高报模式

5响应时间

放大器部件阻尼常数为0.1s;传感器和远传法兰时间常数为0.2~6s,取决于传感器的量程、量程比,毛细管的长度,以及填充液的粘度。附加的可调时间常数为:0.1~60s。

6一般条件

6.1安装条件

变送器本体可直接固定于任何位置。最佳状态是使过程法兰轴处于垂直状态,位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°,定位螺钉可将其固定于任何位置。

远传法兰与符合ANSI/DIN标准的配套法兰相连接,该配套法兰应配有软性垫片和安装固定的螺栓、螺母(用户可选配安装螺栓、螺母)。

对于双边法兰远传变送器,毛细管部件和远传法兰应仅可能安装在相同的环境温度中。毛细管的最小弯曲半径为75mm,严禁缠绕!

6.2环境条件

环境温度

最低:取决于填充液

最高:85℃

带液晶显示、氟橡胶密封圈时-20~65℃

储存温度/运输温度

最低:取决于填充液

最高:85℃

相对湿度:0~100%

抗冲击

加速度:50g

持续时间:11ms

抗震动

2g至500Hz

电磁兼容性(EMC)

见下页表4《电磁兼容性附表》

6.3过程介质极限

温度极限

介质温度:-30~400℃

表3填充液、工作温度和最小工作静压关系表

填充液

硅油

(S)

高温硅油(H)

超高温硅油(U)

植物油(V)

密度25℃

960

kg/m3

980

kg/m3

1020

kg/m3

937

kg/m3

工作温

度范围

-30~

200℃

-10~

350℃

-10~

400℃

0~

250℃


温度

工作静压范围(kPa绝压)

20℃

>10

>10

>10

>25

100℃

>25

>25

>25

>50

150℃

>50

>50

>50

>75

200℃

>75

>75

>75

>100

250℃


>100

>100

>100

350℃


>100

>100


400℃



>100


注:超出以上工作温度和静压关系范围的应特别指出,可以通过特殊设计来满足要求。

变送器本体压力极限

从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于变送器两侧。

远传法兰额定压力

ANSI标准 :150psi~600psi

DIN标准: PN 1.6MPa~PN 10MPa

单向过载极限

低压侧为变送器本体额定压力,高压侧为远传法兰额定压力,可能出现可修正的零点漂移。

重量

单边远传为DN 50/2”约7~10kg,DN 80/3”约8~11kg,DN 4”约9~12kg;

双边远传为DN 50/2”约10~16.5kg,DN 80/3”约12~18kg,DN 4”约14~21kg。

防爆性能

NEPSI隔爆许可:Ex dⅡC T6

NEPSI本安许可:Ex iaⅡC T4

允许使用温度为:-40℃~65℃

6.4电源及负载条件

电源电压为24V

R≤(Us-12V)/Imax kΩ

其中Imax=23 mA

最大电源电压:42VDC

最小电源电压:12VDC,15VDC(背光液晶显示)

数字通讯负载范围:250~600Ω


材质

测量膜盒:不锈钢316L

膜片: 不锈钢316L、哈氏合金C、钽

过程法兰:不锈钢304

填充液: 硅油、高温硅油、超高温硅油、植物油

密封圈: 丁腈橡胶(NBR)、氟橡胶(FKM)、

聚四氟乙烯(PTFE)

变送器外壳:铝合金材质,外表喷涂环氧树脂

外壳密封圈:丁腈橡胶(NBR)

铭牌: 不锈钢304


电气连接

M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。


过程连接

变送器低压侧有NPT 1/4和UNF 7/16``内螺纹。变送器高压侧的液位法兰符合ANSI标准或DIN标准。可直接安装,参照Page.42 Part.7。


外壳防护等级:IP67

表4电磁兼容性附表

序号

测试项目

基本标准

测试条件

性能等级

1

辐射干扰(外壳)

GB/T 9254-2008表5

30MHz~1000MHz

合格

2

传导干扰

(直流电源端口)

GB/T 9254-2008表1

0.15MHz~30MHz

合格

3

静电放电(ESD)抗扰度

GB/T 17626.2-2006

4kV(触点)

8kV(空气)

B

4

射频电磁场抗扰度

GB/T 17626.3-2006

10V/m (80MHz~1GHz)

A

5

工频磁场抗扰度

GB/T 17626.8-2006

30A/m

A

6

电快速瞬变脉冲群抗扰度

GB/T 17626.4-2008

2kV(5/50ns,5kHz)

B

7

浪涌抗扰度

GB/T 17626.5-2008

1kV(线线之间)

2kV(线地之间)(1.2us/50us)

B

8

射频场感应的传导干扰抗扰度

GB/T 17626.6-2008

3V (150KHz~80MHz)

A

注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。

(2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。

7外形尺寸 单位(mm)

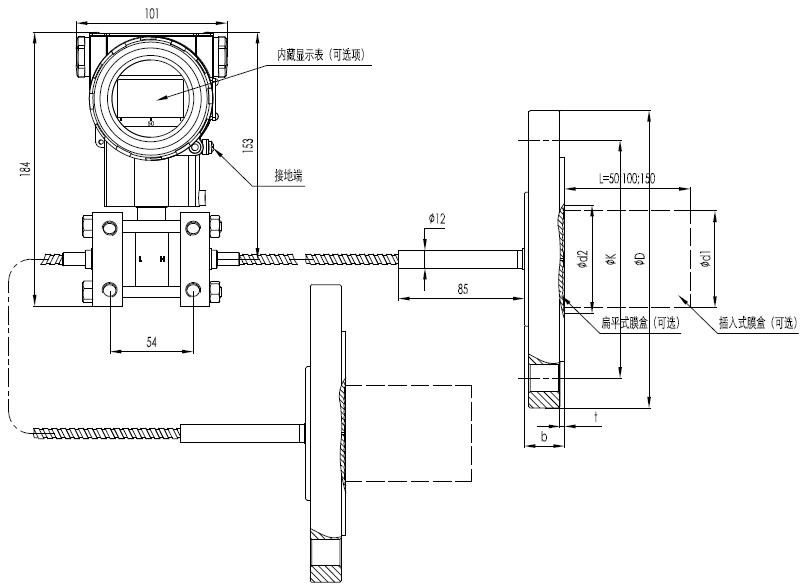

图1基本型双边差压远传密封装置图

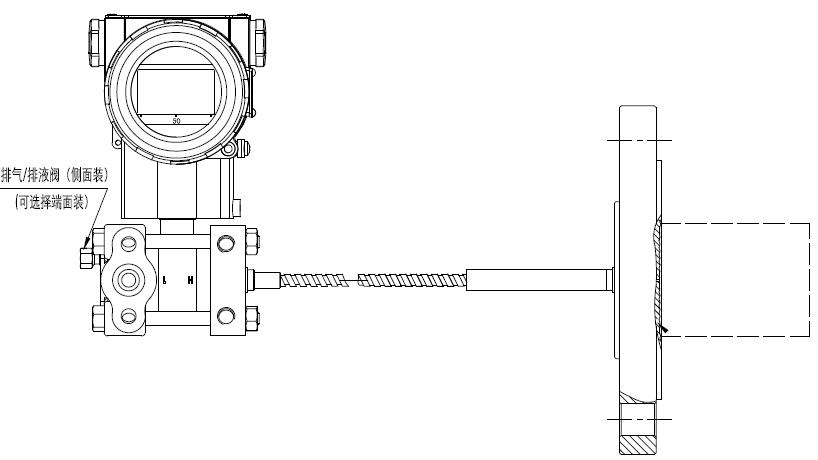

图2基本型单边差压远传密封装置图

注:(1)单边基本型差压远传密封装置可以安装在变送器本体的高压侧,也可以安装在变送器的低压侧;

(2)单边或双边基本型差压远传密封装置的变送器本体安装方式同BXY6001系列差压变送器。

表5远传法兰结构尺寸表

标称直径

额定压力

ΦD

ΦK

Φd1

Φd2

Φd3

t

b

要求螺栓

插入式

扁平式

数量

螺纹

DN 50

PN1.6/4MPa

165

125

48.3

57

102

3+0.5

20

4

M16

(密封面DIN 2526E型)

PN 6.4MPa

18

135

48.3

57

102

3+0.5

26

4

M20

(法兰DIN 2501)

PN 10MPa

195

145

48.3

57

102

3+0.5

28

4

M20

DN 80

PN1.6/4MPa

200

160

76

75

138

3+0.5

24

8

M16

(密封面DIN 2526E型)

PN 6.4MPa

215

170

76

75

138

3+0.5

28

8

M20

(法兰DIN 2501)

PN 10MPa

230

180

76

75

138

3+0.5

32

8

M24

DN 2"
(ANSI B 16.5 RF型)

150psi

152.4

120.6

48.3

57

92.1

3+0.5

17.4

4

M18

300psi

165.1

127.0

48.3

57

92.1

3+0.5

20.6

8

M18

600psi

165.1

127.0

48.3

57

92.1

6.35

31.75

8

M18

DN 3"
(ANSI B 16.5 RF型)

150psi

190.5

152.4

76

75

127

3+0.5

22.2

4

M16

300psi

209.5

168.3

76

75

127

3+0.5

27.0

8

M20

600psi

209.5

168.3

76

75

127

6.35

38.05

8

M20

DN 4“
