产品简介

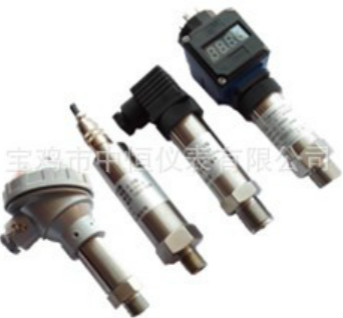

BXY63系列压阻式压力变送器，采用国外原装隔离膜压阻传感器或陶瓷压阻传感器和高性能专用放大电路装入不锈钢壳体组成。传感器经计算机自动测试并用激光调阻工艺进行了宽温度补偿，广泛应用于压力测控领域。

■使用对象
石油化工、电力水力、冶金工业等液压气压的过程测量控制

■产品类型

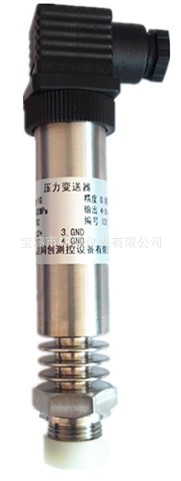

▼BXY63 全密封式 （零位、满量程不可调校）

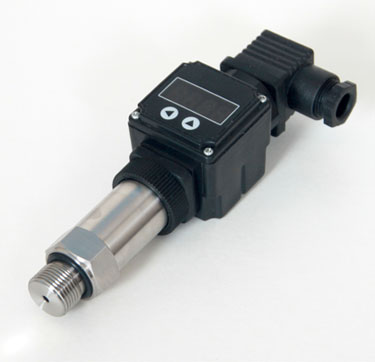

▼BXY63K 接插件式 （零位、满量程可调校）

三 外型尺寸图(特殊定做)

接插件 密封式

四 电气连接

1、电缆连接

3、防爆型变送器电气连接

变送器与安全栅之间的连接电缆最大允许分布电容为Cp=Co-Ci,分布电感为Lp=Lo-Li

4、两线制4-20mA输出的变送器电气连接

五 调试

零点和量程的调整:变送器的零点和量程,开盖后连续可调。（Z）是调零点电位器，（S）是调满点电位器。调整方法：使用压力校验源，在零压力时，调节“Z”

电位器使输出电流为4mA。在加变送器的满量程压力值，调节“S”使输出电流为满度值20mA，如此反复几次，可调整到标准要求。

注：①变送器出厂时均以进行调试，一般无需客户进行试。②密封式不可调试。

六 注意事项

(1)请按图示接线方法正确接线。若接反，由于变送器内部采用了保护措施，将无信号输出。变送器接电源即可工作，但预热30分钟后的输出信号稳定可靠。(2)提高抗干扰能力，请将屏蔽线与测控仪表屏蔽线(或大地)相连接。 (3)该变送器使用在对硅和不锈钢无蚀害的介质中（特殊防腐型除外）。(4)所测系统可出现的最大压力不能超过额定过载值。变送器背压端不能接导电性、腐蚀性液体或气体，液位密封型导气电缆的导气孔不能堵塞。(5)严禁将尖而硬的东西伸入压力输入孔，齐平膜型变送器的膜片不能用手等任何东西碰撞。

(6)防爆型变送器内部元件经防爆性鉴定，用户不能随便更改型号和规格。变送器必须配用安全栅后才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836.4—83的规定，经有关防爆审查单位审查批准，并取得防爆合格证明的。

(7)如有必要用户在标定检验中，可打开变送器上盖，微调零位（Z/ZERO）及满度（S/SPAN）电位器（防护等级为IP68防水密封型除外）。(8)建议压力连接按竖直向下安装，为安装调试方便，在法兰接口和管道之间应加装截止阀，压力接口标准型为M20×1.5（外螺纹），亦可接受其它规格的订货要求。
