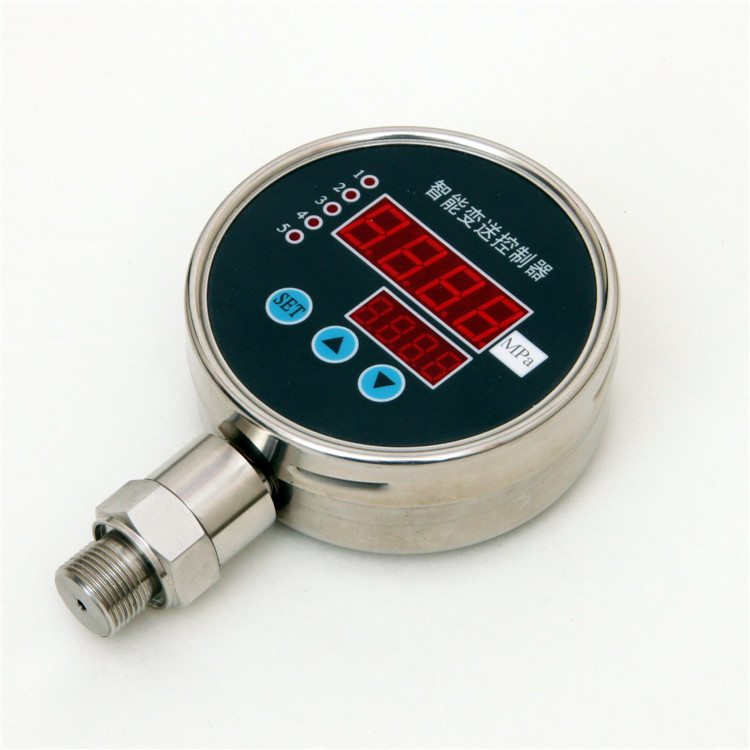

![]() | BXY65M10-5智能压力控制器 |
---|---|
产品编码 | |
产品概述 | |
提供恒压恒流激励,可接多种类型传感器(扩散硅、陶瓷电容、陶瓷压阻……) •输出多种标准模拟信号 | |
产品报价产品咨询未开通商城 |
产品介绍 |
一、 概述 本系列压力变送控制器是集压力测量,显示,输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用带隔离膜充油压阻式压力传感器,由高精度的A/D转换,经微处理器运算处理,现场显示,并输出一路模拟量和五路开关量。 该压力控制器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行现场测量显示和控制 二、 特点 · 提供恒压恒流激励,可接多种类型传感器(扩散硅、陶瓷电容、陶瓷压阻……) · 输出多种标准模拟信号(0/4~10/20mADC 0/1~5/10VDC) · 可进行四位压力值显示,四位状态参数显示并输出标准模拟信号 · 按键调校及现场设置各种参数,操作方便 · 多种供电方式可供选择(24VDC, 220VAC,220VDC) · 1~±5路继电器输出 · 超小温度漂移 · 适用Φ100标准压力表外形 三、技术参数
四、外形尺寸
五、安装 5.1机械连接: 本产品可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明)直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。 注:量程小于100KPa时必须垂直安装. 5.2电气连接 ![]()
为了防止电磁干扰的影响应注意以下事项: ●线路连接尽量短,采用屏蔽线 ●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线 ●若用微型软管安装,壳体必须单独接地 六、设置功能 6.1输出 例:要设定继电器1为上限报警输出(常开功能)在4Mpa吸和,小于3.95Mpa断开,;继电器2为下限报警输出(常闭功能) 在10Mpa断开,低于9.95Mpa吸和: 进入菜单:设定 AL1H=4.00 AL1L=3.95 AL2H=9.95 AL2L=10.00 ●按下“SET”键 ●显示“LOCK” (提示输入密码) ●按▲或▼键输入密码“1”, ●按下“SET”键确认 ●按▲或▼键上翻或下翻进行菜单选择(AL1H、AL1L、AL2H、AL2L、、、、、) ●按下“SET”键进入所选菜单。 ●按▲或▼键更改设置 ●按下“SET”键确认,若需要,再用▲或▼键选择其他菜单进行修改。 ●修改完成后按“SET”键确认保存退出 ![]() |
