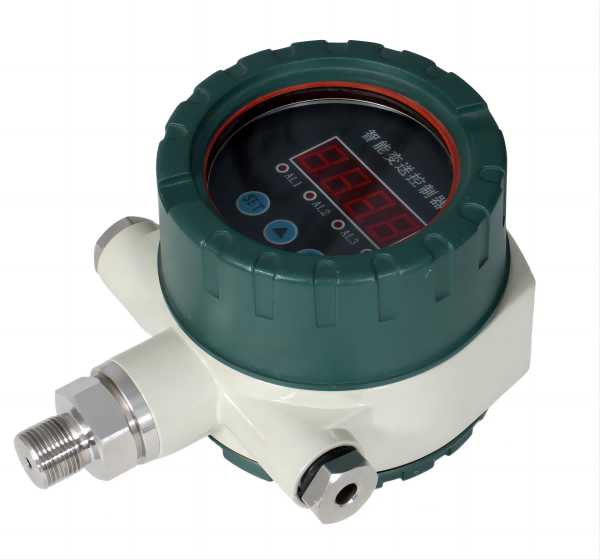

一、概述

本系列压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和四路开关量。

该智能数字压力变送器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制

二、特点

◆4位LED数码管显示,无视值误差.

◆四路控制点继电器输出220V3A

◆4~20mA标准信号输出（可选）

◆控制点现场设定。

◆供电电源可选24VDC 220VAC

三、技术参数

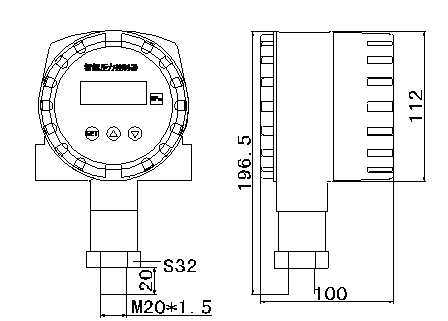

四、 外形尺寸

5.1机械连接：

本产品可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于100KPa时必须垂直安装.

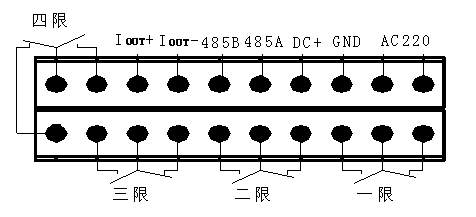

5.2电气连接

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短

●采用屏蔽线

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

●若用微型软管安装，壳体必须单独接地

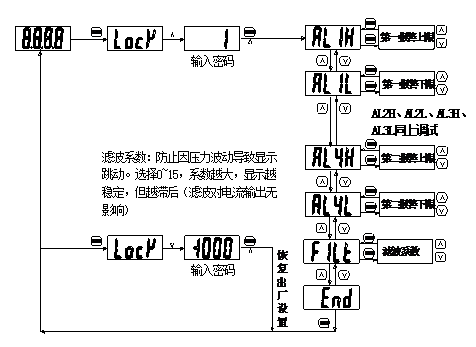

六、设置功能

6.1输出

本产品有四路开关量输出。相应的输出会在开关点

AL1

AL1H此值为开关1吸合值 AL1L此值为开关1释放值

AL2H此值为开关2吸合值 AL2L此值为开关2释放值

AL3H此值为开关1吸合值 AL3L此值为开关1释放值

AL4H此值为开关2吸合值 AL4L此值为开关2释放值

END 保存退出
