 | BXY6001差压式液位变送器 |
|---|---|
产品编码 | |
产品概述 | |
| 产品报价产品咨询未开通商城 |
产品介绍 |
BXY6001差压液位变送器 1应用 差压液位变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中，它与变送器之间采用硅油等填充液传递压力。 BXY6001液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。BXY6001也可与RST375手持终端或RSM100 Modem相互通信，通过它们进行参数设定、过程监控等。BXY6001系列液位变送器的测量范围（未迁移时）为0-1kPa～2MPa，液位法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。 2工作原理与结构 BXY6001差压液位变送器结构上由BXY6001系列差压变送器和经焊接安装的液位法兰组成。其工作原理与BXY6001系列差压变送器相同（参见BXY6001系列差压变送器技术规格书），只是正压侧压力传递路径略有不同：作用在高压侧的压力，首先经液位法兰上的膜片和填充液，再经变送器本体，最后到达测量传感器的高压侧。 3输入 测量参数：差压、液位 测量范围 下限值：-100%URL起（连续可调） 下限值：至+100%URL（连续可调） 量程 表1量程代码与量程范围关系对照表
表2液位法兰与最小量程关系对照表
差压液位变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。液位变送器的最大量程应为变送器本体最大量程与液位法兰额定压力两者的最小值。 4输出输出信号 2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mADC信号上。 输出信号极限：Imin=3.9mA，Imax=20.5mA 报警电流（模式可设置） 低报模式（最小）：3.7 mA 高报模式（最大）：21 mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式 5响应时间 放大器部件阻尼常数为0.1s；传感器和液位法兰时间常数为0.2～2s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。 6一般条件 6.1安装条件 通过液位法兰变送器可直接固定于任何位置。最佳状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°，定位螺钉可将其固定于任何位置。 6.2环境条件 环境温度 最低：取决于填充液 最高：85℃ 带液晶显示、氟橡胶密封圈时-20～65℃ 储存温度/运输温度 最低：取决于填充液 最高：85℃ 相对湿度 0～100% 抗冲击 加速度：50g 持续时间：11ms 抗震动 2g至500Hz 电磁兼容性(EMC) 见下页表3《电磁兼容性附表》 6.3过程介质极限 介质温度极限：-30～180℃ 变送器本体压力极限 从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。 液位法兰额定压力 ANSI标准 ：150psi～600psi DIN标准： PN 1.6MPa～PN 10MPa 单向过载极限 低压侧为变送器本体额定压力，高压侧为液位法兰额定压力，可能出现可修正的零点漂移。 重量：DN 50/2”约7～10kg；DN 80/3”约8～11kg；DN 4”约9～12kg。 防爆性能 NEPSI隔爆许可：Ex dⅡC T6 NEPSI本安许可：Ex iaⅡC T4 允许使用温度为：-40℃～65℃ 6.4电源及负载条件 电源电压为24V R≤(Us-12V)/Imax kΩ 其中Imax=23 mA 最大电源电压：42VDC 最小电源电压：12VDC，15VDC（背光液晶显示） 数字通讯负载范围：230～600Ω 材质 测量膜盒：不锈钢316L 膜片： 不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜 过程法兰：不锈钢304 填充液： 硅油、植物油 密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、 聚四氟乙烯（PTFE） 变送器外壳：铝合金材质，外表喷涂环氧树脂 外壳密封圈：丁腈橡胶（NBR） 铭牌： 不锈钢304 电气连接 M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。 过程连接 变送器低压侧有UNF 7/16``内螺纹。变送器高压侧的液位法兰符合ANSI标准或DIN标准。可直接安装，参加尺寸图。 外壳防护等级 IP67 表3电磁兼容性附表
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。 （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

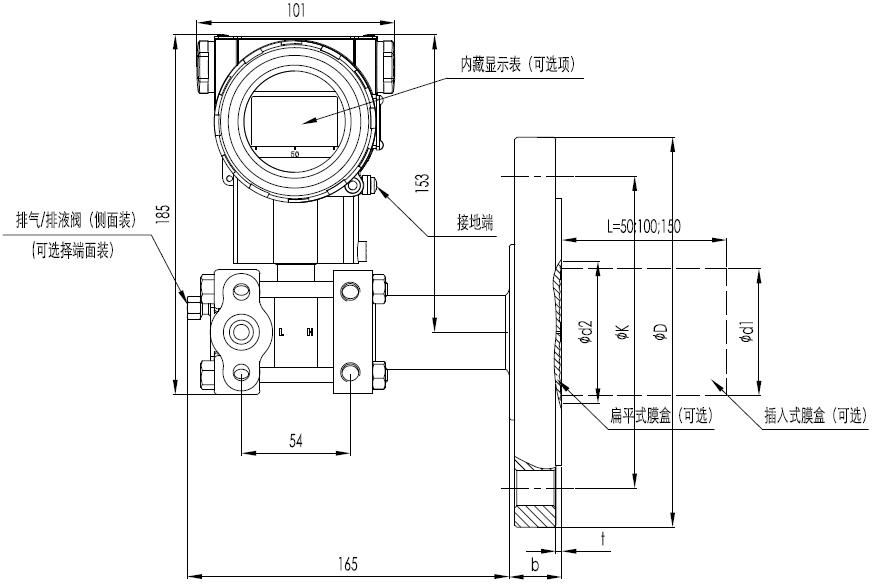

外形尺寸 单位（mm）
表4液位法兰结构尺寸表

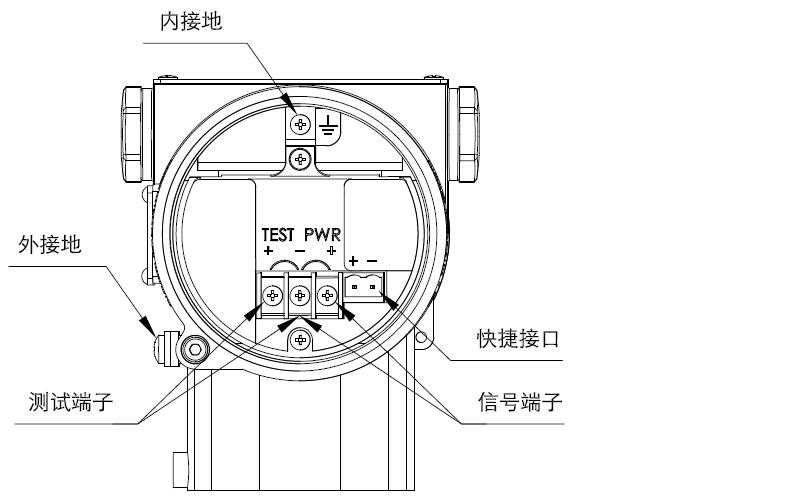

注：用户可选配安装螺栓、螺母。 7电气连接图

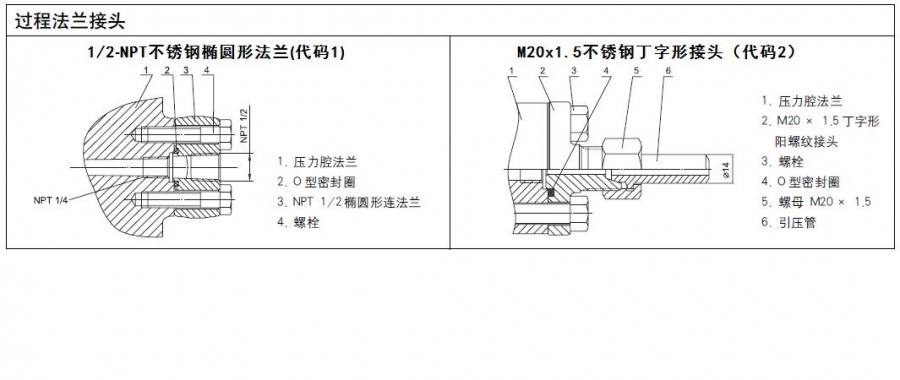

注：快捷接口功能等同于信号端子。 8低压端过程连接说明
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
