 | BXY6001差压变送器 |
|---|---|
产品编码 | |
产品概述 | |
| 产品报价产品咨询未开通商城 |
产品介绍 |
BXY6001-差压变送器 BXY6001差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。BXY6001也可与RST375手持终端或RSM100 Modem相互通信，进行参数设定、过程监控等。 标准规格 （以标准零点为基准调校量程，不锈钢316L膜片，填充液为硅油） 1性能规格 调量程的参考精度 （包括从零点开始的线性、回差和重复性） ±0.075% 若TD>10 (TD=最大量程/调节量程)则为： ±(0.0075×TD)% 平方根输出精度为以上线性参考精度的1.5倍 环境温度影响
过范围影响：±0.075%×Span 静压影响
过压影响
长期稳定性
电源影响:±0.001% /10V (12～42V DC)，可忽略不计。 2功能规格 量程和范围
量程限 在量程的上下限范围内，可以任意调整。 建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置 零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响 与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。
输出 2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。 输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流 低报模式（最小）：3.7 mA 高报模式（最大）：21 mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式
响应时间 放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。 对非线性输出（如平方根功能）的影响取决于该功能，并可据此计算。
预热时间： < 15s
环境温度 -40～85℃ 带液晶显示、氟橡胶密封圈时-20～65℃
储存温度/运输温度 -50～85℃；带液晶显示时：-40～85℃
工作压力 额定工作压力分为：16MPa、25MPa、40MPa三档
静压极限 从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。
单向过载极限：单向过载可达额定压力
电磁兼容性(EMC) 见下页《电磁兼容性附表》
3安装 电源及负载条件 电源电压为24V，R≤(Us-12V)/Imax kΩ 其中Imax=23 mA 最大电源电压：42VDC 最小电源电压：12VDC，15VDC（背光液晶显示） 数字通讯负载范围：250～600Ω
电气连接 M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

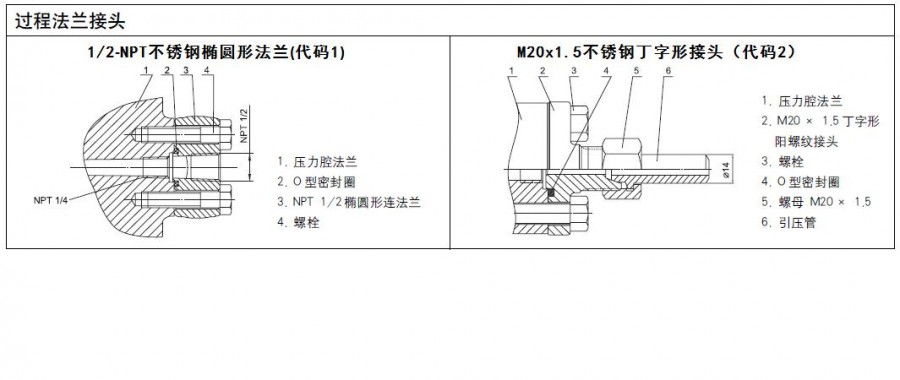

过程连接 过程连接法兰的两端面有NPT 1/4和UNF 7/16``内螺纹。
4物理规格 材质 测量膜盒：不锈钢316L 膜片： 不锈钢316L、哈氏合金C 过程法兰：不锈钢304 螺母及螺栓：不锈钢（A4） 填充液： 硅油 密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、 聚四氟乙烯（PTFE） 变送器外壳：铝合金材质，外表喷涂环氧树脂 外壳密封圈：丁腈橡胶（NBR） 铭牌： 不锈钢304
重量：3.3kg（无：液晶显示、安装支架、过程连接） 外壳防护等级：IP67
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。 （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

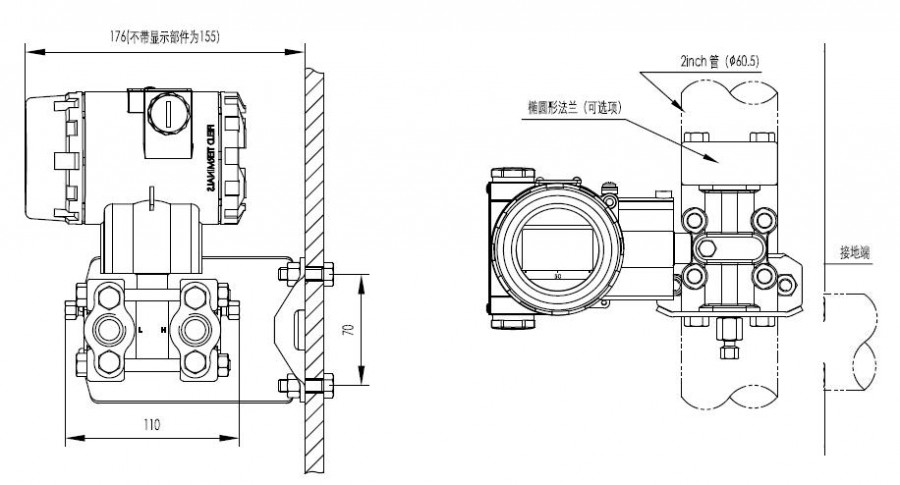

外形尺寸 单位（mm）
水平配管连接方式（侧面） 水平配管连接方式（正面）
墙装连接方式 垂直配管连接方式
5电气连接图
注：快捷接口功能等同于信号端子。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
