BXY6002-表压变送器 BXY6003-绝压变送器 BXY6002/3-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。BXY6002/3也可与RST375手持终端或RSM100 Modem相互通信，通过它们进行参数设定、过程监控等。 标准规格 （以标准零点为基准调校量程，不锈钢316L膜片，填充液为硅油） 1性能规格 （包括从零点开始的线性、回差和重复性） ±0.075% 若TD>10 (TD=最大量程/调节量程)，则为： ±(0.0075×TD)% 环境温度影响
过范围影响：±0.075%×Span 长期稳定性
电源影响 ±0.001% /10V (12～42V DC)，可忽略不计 2功能规格 量程和范围(BXY6002-表压)
量程和范围(BXY6003-绝压)
量程限 在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。 零点设置 零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响 与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。 输出 2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。 输出信号极限：Imin=3.9mA，Imax=20.5mA 报警电流 低报模式（最小）：3.7 mA 高报模式（最大）：21 mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式 响应时间 放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。 预热时间： < 15s 环境温度 -40～85℃ 带液晶显示、氟橡胶密封圈时-20～65℃ 储存温度/运输温度 -50～85℃ 带液晶显示时：-40～85℃ 压力极限 从真空至最大量程。 过载极限：
电磁兼容性(EMC) 见下页《电磁兼容性附表》 3安装 电源及负载条件 电源电压为24V，R≤(Us-12V)/Imax kΩ 其中Imax=23 mA 最大电源电压：42VDC 最小电源电压：12VDC，15VDC（背光液晶显示） 数字通讯负载范围：230～600Ω 电气连接 M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。 过程连接 标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。 4物理规格 材质 膜片： 不锈钢316L、哈氏合金C 过程连接：不锈钢316L 填充液： 硅油 变送器外壳：铝合金材质，外表喷涂环氧树脂 外壳密封圈：丁腈橡胶（NBR） 铭牌： 不锈钢304 重量 1.6kg（无：液晶显示、安装支架、过程连接） 外壳防护等级 IP67 电磁兼容性附表

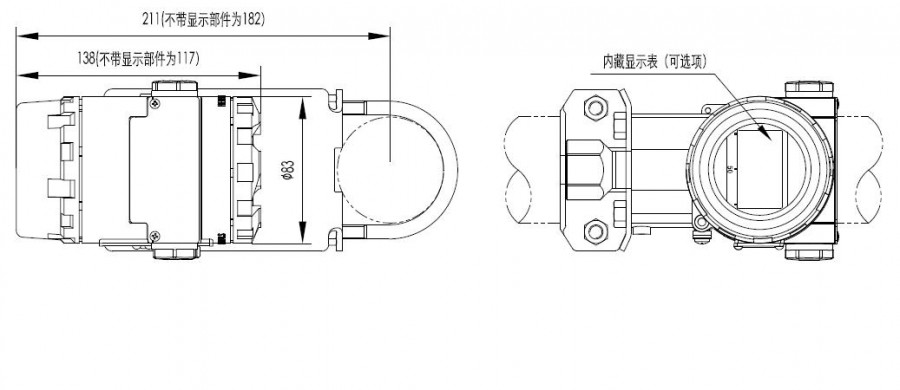

外形尺寸 单位（mm） 水平配管连接方式（侧面） 水平配管连接方式（正面）
墙装连接方式 垂直配管连接方式
5电气连接图
注：快捷接口功能等同于信号端子。 6过程连接说明（代码1） 6.1标准形式（代码1） D/M/F/G/H/I/K/O量程接口图 B/C/L量程接口图

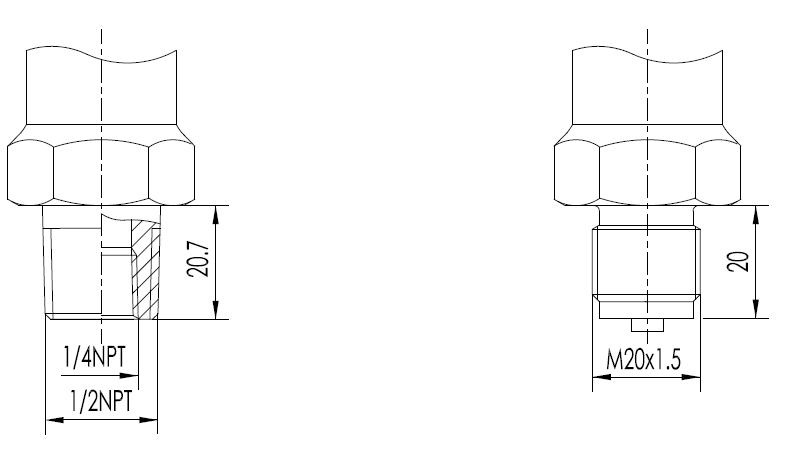

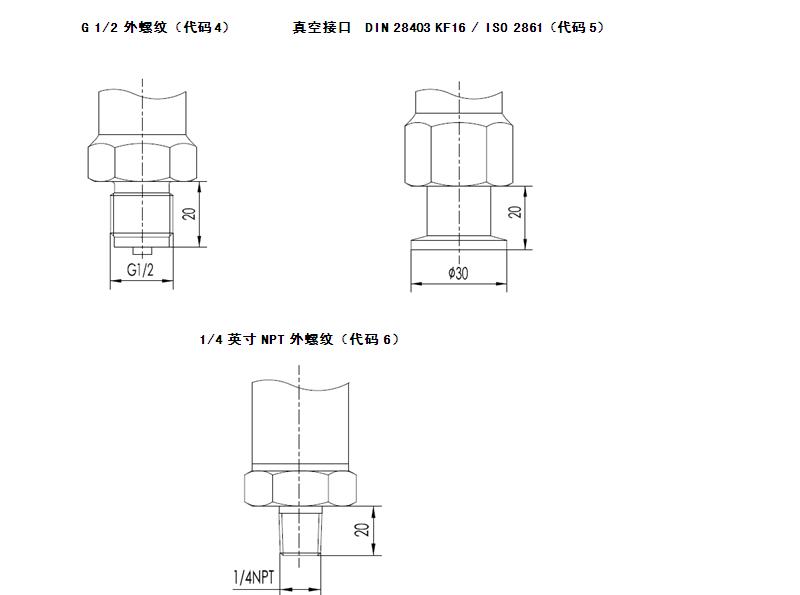

6.2衍生接口形式 1/2英寸NPT外螺纹（代码2） M20x1.5外螺纹（代码3）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
