BXY6012-差压安装式表压

变送器

BXY6013-差压安装式绝压

变送器



BXY6012/3- 差压安装式表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4~20mADC HART电流信号输出。BXY6012/3也可与RST375手持终端或RSM100 Modem相互通信,通过它们进行参数设定、过程监控等。


标准规格

(以标准零点为基准调校量程,不锈钢316L膜片,填充液为硅油)


1性能规格

调量程的参考精度

(包括从零点开始的线性、回差和重复性)

±0.075%

若TD>10 (TD=最大量程/调节量程),则为:

±(0.0075×TD)%


环境温度影响

量程代码

-20℃~65℃总影响量

B/L

±(0.30×TD+0.20)%×Span

其它

±(0.20×TD+0.10)%×Span

量程代码

-40℃~-20℃和65℃~85℃总影响量

B/L

±(0.30×TD+0.20)%×Span

其它

±(0.20×TD+0.10)%×Span


过范围影响:±0.075%×Span


长期稳定性

量程代码

影响量

B/L

±0.2%×Span/1年

其它

±0.1%×Span/1年




电源影响

±0.001% /10V (12~42V DC),可忽略不计


2功能规格

量程和范围(BXY6012-表压变送器)

量程/范围

kPa

bar

B

量程

0.6~6

6~60mbar

范围

-6~6

-60~60mbar

C

量程

2~40

0.02~0.4

范围

-40~40

-0.4~0.4

D

量程

2.5~250

0.025~2.5

范围

-100~250

-1~2.5

F

量程

30~3000

0.3~30

范围

-100~3000

-1~30

G

量程

0.1~10MPa

1~100

范围

-0.1~10MPa

-1~100

H

量程

0.21~21 MPa

2.1~210

范围

-0.1~21 MPa

-1~210

I

量程

0.4~40 MPa

4~400

范围

-0.1~40 MPa

-1~400


量程和范围(BXY6013-绝压变送器)

量程/范围

kPa

bar

L

量程

2~40

0.02~0.4

范围

0~40

0~0.4

M

量程

2.5~250

0.025~2.5

范围

0~250

0~2.5

O

量程

30~3000

0.3~30

范围

0~3000

0~30


量程限

在量程的上下限范围内,可以任意调整。建议选择量程比尽可能低的量程代码,以优化性能特征。


零点设置

零点和量程可以调节到表中测量范围内的任何值,只要:标定量程≥最小量程


安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,有<0.4kPa范围内的零位影响,均可以通过调节调零校正。无量程影响。


输出

2线制,4~20mADC,可选HART输出数字通讯,可选择线性或平方根输出。

输出信号极限:Imin=3.9mA,Imax=20.5mA


报警电流

低报模式(最小):3.7 mA

高报模式(最大):21 mA

不报模式(保持):保持故障前的有效电流值

报警电流标准设置:高报模式


响应时间

放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。


预热时间: < 15s


环境温度

-40~85℃

带液晶显示、氟橡胶密封圈时-20~65℃


储存温度/运输温度

-50~85℃

带液晶显示时:-40~85℃


压力极限:从真空至最大量程。


过载极限:

量程

6kPa

(1B)

40kPa

(1C/1L)

250kPa

(1D/1M)

过载极限

16MPa

16MPa

16MPa

量程

2(3)MPa

(1E/1O)

10MPa

(1G)

21MPa

(1H)

40MPa

(1I)

过载极限

16MPa

20MPa

25MPa

45MPa


电磁兼容性(EMC):见下页《电磁兼容性附表》


3安装

电源及负载条件

电源电压为24V,R≤(Us-12V)/Imax kΩ

其中Imax=23 mA

最大电源电压:42VDC

最小电源电压:12VDC,15VDC(背光液晶显示)

数字通讯负载范围:230~600Ω


电气连接

M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。


过程连接

过程连接法兰的端面有NPT 1/4和UNF 7/16``内螺纹。


4物理规格

材质

膜片: 不锈钢316L、哈氏合金C

过程连接:不锈钢316L

填充液: 硅油

变送器外壳:铝合金材质,外表喷涂环氧树脂

外壳密封圈:丁腈橡胶(NBR)

铭牌: 不锈钢304


重量

3.3kg(无:液晶显示、安装支架、过程连接)


外壳防护等级:IP67





电磁兼容性附表

序号

测试项目

基本标准

测试条件

性能等级

1

辐射干扰(外壳)

GB/T 9254-2008表5

30MHz~1000MHz

合格

2

传导干扰

(直流电源端口)

GB/T 9254-2008表1

0.15MHz~30MHz

合格

3

静电放电(ESD)抗扰度

GB/T 17626.2-2006

4kV(触点)

8kV(空气)

B

4

射频电磁场抗扰度

GB/T 17626.3-2006

10V/m (80MHz~1GHz)

A

5

工频磁场抗扰度

GB/T 17626.8-2006

30A/m

A

6

电快速瞬变脉冲群抗扰度

GB/T 17626.4-2008

2kV(5/50ns,5kHz)

B

7

浪涌抗扰度

GB/T 17626.5-2008

1kV(线线之间)

2kV(线地之间)(1.2us/50us)

B

8

射频场感应的传导干扰抗扰度

GB/T 17626.6-2008

3V (150KHz~80MHz)

A

注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。

(2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。

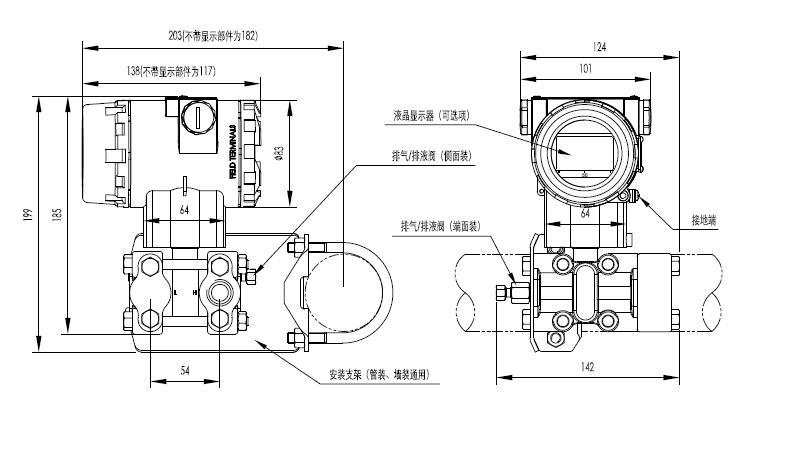

外形尺寸 单位(mm)

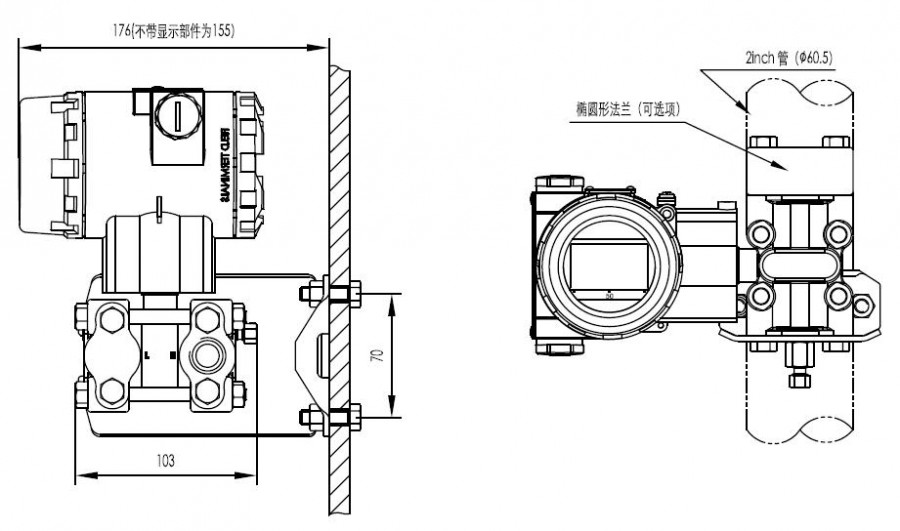

墙装连接方式 垂直配管连接方式

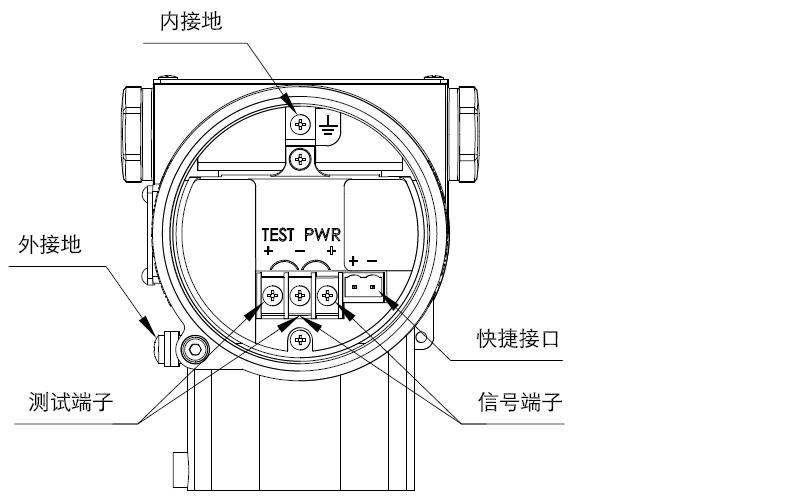

5 电气连接图



注:快捷接口功能等同于信号端子。

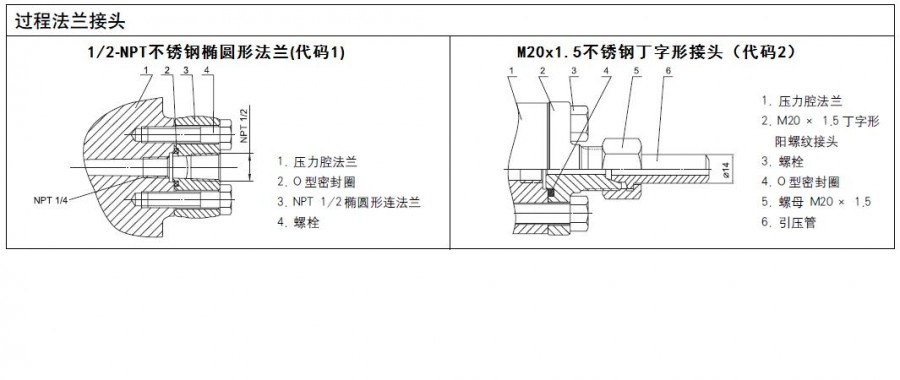

6 过程连接说明
