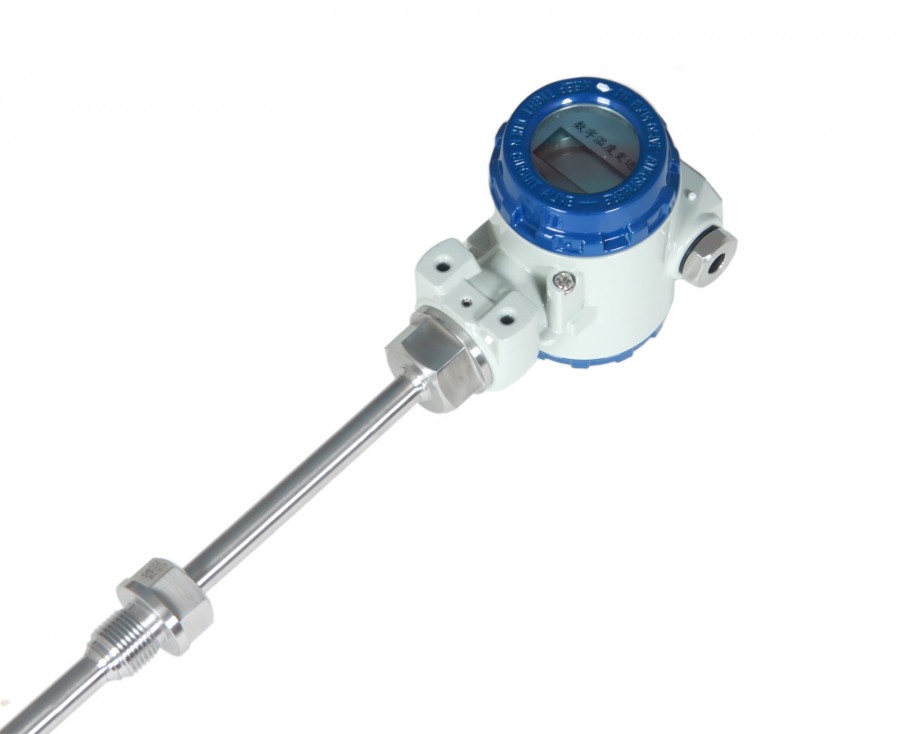

一．概述：

本产品是能接收PT100热电阻的信号输入，量程可设定，并能对PT100进行线性化处理输出与温度对应的4~20mA的电流信号。变送器设计紧凑，线路采用低功耗设计，并且全部采用低温漂的元器件，降低电路的发热和环境温度对变送器的影响。加强的抗干扰设计，使之可以长期稳定的工作在-40~80℃的工业级环境中。

二．特点：

1.两线制4～20mA工作方式,抗干扰能力更好,信号无损远传。

2.定制ASSIC电路,集成度更高,可靠性更好.

3.软件校准，无可动电位器，温漂更低至<20ppm。

4.EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

5.纯数字的PT100校准计算，精度更高。

三．主要参数：

· 电源电压：12~36VDC,推荐24VDC。

· 测量范围：-200℃~850℃，最小50℃的变送范围。

· 输出信号：两线制4~20mA,电流分辨率约1.6uA。

· 限制电流：约22Ma.

· 温漂系数：<20ppm/℃或0.004%FS/1℃（基本量程）

· 工作环境：温度-40℃~85℃，湿度<85%,干燥无腐环境。

· 测量精度：0.1%FS（校准基本量程）。

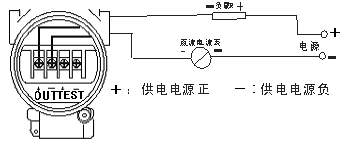

四．外形尺寸及接线图：

接线图说明：

五．按键校准

温度变送器零点和满度的调整（针对LCD表头的调整）

打开LCD表盖，（WZ）是调零点电位器，（WS）是调满点电位器。

调整方法：首先去掉pt100热电阻，再使用标准电阻箱，在100Ω时，调节“Z”电位器使显示为00.0。在138.5Ω，调节“S”使显示为100.0，如此反复几次微调，可调整到标准要求。

注：变送器出厂时已调试完成，用户无需再行调试，如需调试请致电厂家，请求技术指导。

六、注意事项

1、本变送器转为2088防爆铝壳设计，所以他被定义成是装在2088防爆铝壳里面。客户不同的结构设计需要客户自己来解决安装问题。

2、校准变送器是使用标准电阻箱，调节电阻箱，使电阻箱的电阻值与标定电阻值一致才可以校准。

3、变送器采用单线校准连接，所以变送器的电源最好采用模拟变压器电源最好，开关电源因为漏电流和纹波大的特点，会导致变送器与教主电脑之间的漏电流，影响标定准确度。

4、器如果需要比较小的变送范围，如0~50度，如果需要高精度采集和变送，所以可以单独标定为0~50度，按照信号选择合适的放大倍数，分别标定最好。
