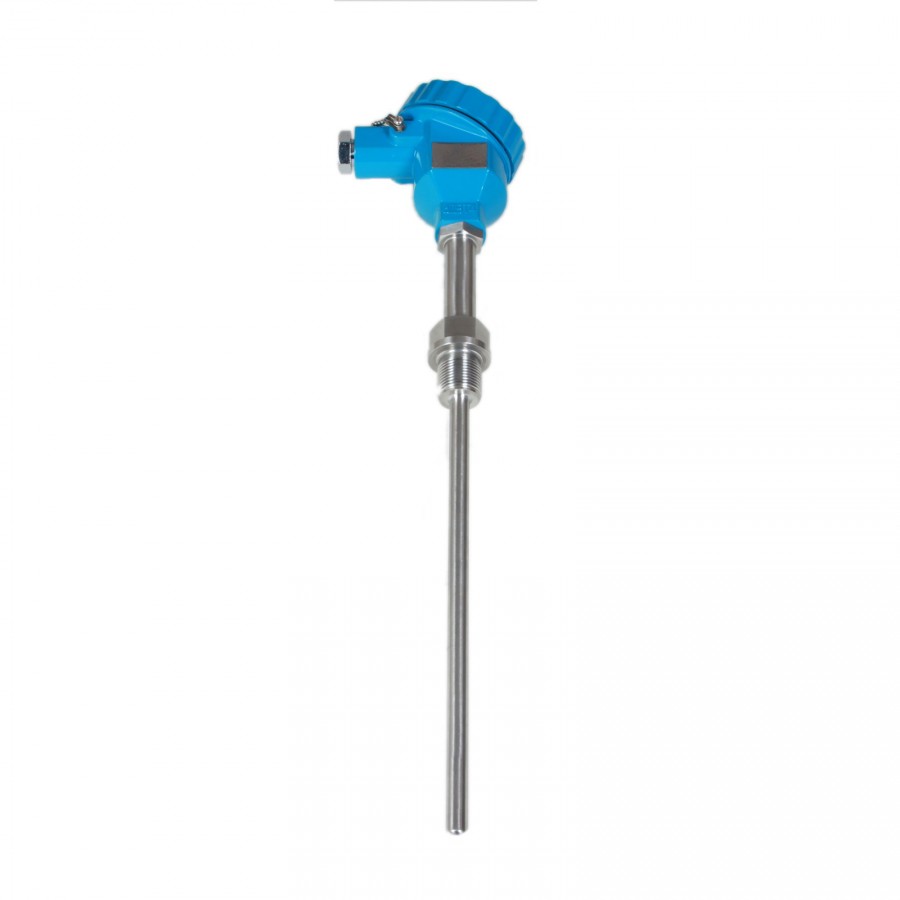

温度传感器 | |
产品编码 | |
产品概述 | |
• 体积小、重量轻、外形美观、大方 • 长期稳定性好、重复性好 • 几倍抗腐蚀、抗磨损、抗冲击和 | |
产品报价产品咨询未开通商城 |
产品介绍 |

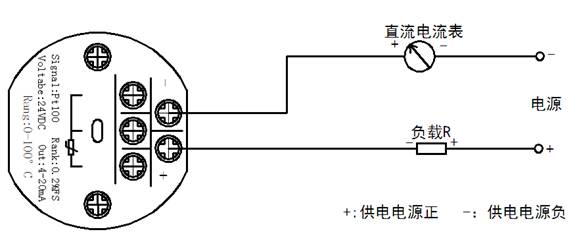

一.概述: 本系列温度变送器由温度传感器和变送器模块组成。变送器模块安装在温度传感器的顶端接线盒内,把温度传感器检测到的电阻信号转换成4-20mA电流输出。该变送器结果简单,安装、使用、维修方便,是新一代温度检测仪表,可与调节器、记录仪、计算机等配套使用,组成各种测量控制仪表,深受广大设计人员和用户的欢迎,广泛应用于石油、化工、冶金、电站、轻工等部门。 该变送器按温度传感器不同,分为热电偶和热电阻两种,用户可根据使用场合和配套要求适当的规格型号。 二.特点: · 体积小、重量轻、外形美观、大方 · 长期稳定性好、重复性好 · 几倍抗腐蚀、抗磨损、抗冲击和抗振动特性 · 具有反向保护、限流保护功能 三.主要参数: · 传感器类型及测量范围 热电偶 K 0~1200℃ E 0~800℃ J 0~600℃ T 0~300℃ S 0~1600℃ B 0~200℃ 热电阻 Cu50 -50~50℃ Pt100 -200~500℃ (用户根据需要选择测量范围) · 电源电压:12~36VDC,推荐24VDC。 · 插入深度:75mm~2500mm(用户根据需要选择) · 防爆等级:dIIBT4 · 输出信号:两线制4~20mA,电流分辨率约1.6uA · 限制电流:约22mA. · 温漂系数:<20ppm/℃或0.004%FS/1℃(基本量程) · 工作环境:温度-40℃~85℃,湿度<85%,干燥无腐环境 · 测量精度:0.2%FS、0.5%FS(校准基本量程) · 电气接口:M20*1.5(内螺纹) · 负载电阻:RL≤50(VLOOP-12)Ω 四.外形尺寸及接线图:
五、注意事项 请按图示接线方法正确接线。若接反,由于该变送器内部采用了保护措施,将无信号输出。变送器接通电源即可工作,本产品属精密的一次测量仪表,严禁随意摔打,强力夹持,拆卸。仪表尽可能安装于通风、干燥、无蚀之处。如现场环境恶劣,应采取妥善措施保护仪表。输出异常,停机检查,若属产品质量问题随保修卡和使用说明书一起返回本厂维修和退换。 注:非专业人员请勿拆开仪表线路板或更改其它装置。如需调试请致电厂家,请求技术指导。
|
